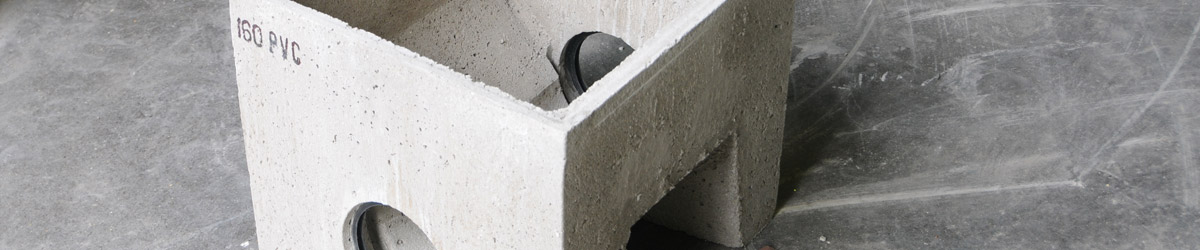

Boîtes de branchement
Section 400 x 400
à joint plastomère
Gamme B2B
Certains cas de figures étant très peu courants, n’hésitez pas à nous contacter.
Boîtes de branchement
Décomposition
1
2
3
4
5
6
1
Ensemble THB
2
SCFRO
3
SCF
4
TAMPON
5
ÉLÉMENTS DROITS (3 hauteurs)
6
ÉLÉMENTS DE FOND
Éléments de fond à joints souples intégrés
EURO 400
Le joint souple intégré permet des déviations angulaires de 25 à 40° selon Ø, tout en conservant ses performances d’étanchéité.
Ces pièces existent pour le raccordement des tuyaux PVC, fonte et grés.
L’EURO 400 existe à fond plat avec possibilité de décantation selon Ø et nature de tuyau.
Élément de fond voiles également disponible.
6 configurations angulaires
sur votre chantier sans délai
ÉLÉMENTS DE FOND EURO 300 / 400 / 600
Avant d’emboîter le tuyau bien s’assurer qu’aucune impureté ne s’est glissée dans le joint ou la retirer. Graisser le tuyau.
JOINT TRI 5 / TRI 2
Les surfaces de contact doivent être brossées avant la pose du joint. Brosser tout dépôt.
Le raccordement des cordons de joint doit se faire bout à bout pour éviter tout recouvrement. Soudure par modelage.
L’écrasement du joint obtenu par une pression d’une minute au moins, est nécessaire avant remblaiement, pour assurer l’étanchéité de l’assemblage.
Tri 2 Court
Section 300 x 300 – JOINT TRI 2 Court
2 cordons de 0,61 ml = 1 emboîture
(cartons de 18,30 m)
Tri 2 Long
Section 400 x 400 – JOINT TRI 2 Long
2 cordons de 0,83 ml = 1 emboîture
(cartons de 24,90 m)
Tri 5 Court
Section 600 x 600 – JOINT TRI 5 Court
4 cordons de 0,655 ml = 1 emboîture
(cartons de 15,72 m)
Tri 5 Moyen
Section Ø 600 – JOINT TRI 5 Moyen
3 cordons de 0,705 ml = 1 emboîture
(cartons de 16,92 m)
La compression des joints TRI 5 et TRI 2 se fait par une pression régulière exercée par le godet d’une pelle sur un bastaing positionné en haut de l’ouvrage.
Prince de levage
Un seul outil adapté à tous les éléments de la gamme B27 pour la sécurité des hommes et des produits.
Le levage vertical de tous les produits de la gamme B27 se fait par la pince de levage BLARD auto-serrante à trois branches et 2 crochets.
La pince de levage n’est pas en contact avec le joint TRI 5 ; il peut donc être mis en place en haut de tranchée avant la mise en œuvre de l’élément.
Alignement des échelons
Un trait bleu à l’extérieur des éléments permet l’alignement des échelons en toute sécurité.
