Boîte de branchement
Section 300 x 300
à joint plastomère
Gamme B2B
Certains cas de figures étant très peu courants, n’hésitez pas à nous contacter.
Gamme B2B
Certains cas de figures étant très peu courants, n’hésitez pas à nous contacter.
Ensemble THB
SCFRO
SCF
TAMPON
ÉLÉMENTS DROITS (3 hauteurs)
ÉLÉMENTS DE FOND

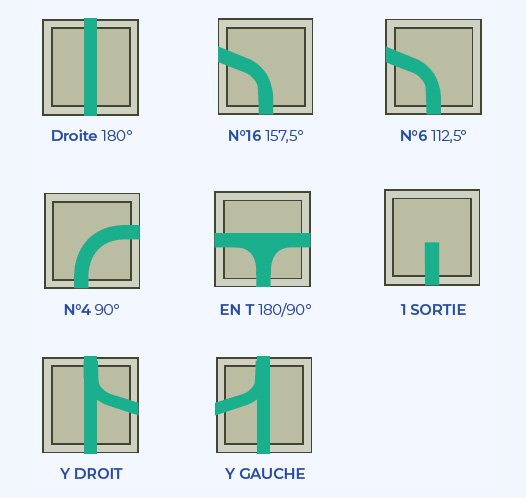

Le joint souple intégré permet des déviations angulaires de 25 à 40° selon Ø, tout en conservant ses performances d’étanchéité.
Ces pièces existent pour le raccordement des tuyaux PVC, fonte et grès.
Le TBH est le tampon du jardin et des espaces verts.
Sa finition esthétique permet une parfaite intégration du regard autour de la maison.
ÉLÉMENTS DE FOND EURO 300 / 400 / 600
Avant d’emboîter le tuyau bien s’assurer qu’aucune impureté ne s’est glissée dans le joint ou la retirer. Graisser le tuyau.
JOINT TRI 5 / TRI 2
Les surfaces de contact doivent être brossées avant la pose du joint. Brosser tout dépôt.
Le raccordement des cordons de joint doit se faire bout à bout pour éviter tout recouvrement. Soudure par modelage.
L’écrasement du joint obtenu par une pression d’une minute au moins, est nécessaire avant remblaiement, pour assurer l’étanchéité de l’assemblage.
Tri 2 Court
Section 300 x 300 – JOINT TRI 2 Court
2 cordons de 0,61 ml = 1 emboîture
(cartons de 18,30 m)
Tri 2 Long
Section 400 x 400 – JOINT TRI 2 Long
2 cordons de 0,83 ml = 1 emboîture
(cartons de 24,90 m)
Tri 5 Court
Section 600 x 600 – JOINT TRI 5 Court
4 cordons de 0,655 ml = 1 emboîture
(cartons de 15,72 m)
Tri 5 Moyen
Section Ø 600 – JOINT TRI 5 Moyen
3 cordons de 0,705 ml = 1 emboîture
(cartons de 16,92 m)
La compression des joints TRI 5 et TRI 2 se fait par une pression régulière exercée par le godet d’une pelle sur un bastaing positionné en haut de l’ouvrage.
Un seul outil adapté à tous les éléments de la gamme B27 pour la sécurité des hommes et des produits.
Le levage vertical de tous les produits de la gamme B27 se fait par la pince de levage BLARD auto-serrante à trois branches et 2 crochets.
La pince de levage n’est pas en contact avec le joint TRI 5 ; il peut donc être mis en place en haut de tranchée avant la mise en œuvre de l’élément.
Un trait bleu à l’extérieur des éléments permet l’alignement des échelons en toute sécurité.
